Die tweede artikel van die gasverskaffingstelsel

Enkelstationstelsel - In sommige toepassings word gas slegs gebruik om die instrument te kalibreer. Byvoorbeeld, 'n kontinue uitstootmonitoreerstelsel (CEMS) hoef net vir 'n paar minute per dag die kalibrasiegas te gebruik. Hierdie toepassing vereis duidelik nie 'n groot-skaalse outomatiese omskakeling manifold nie. Toegespreekte ontwerp van die leweringstelsel moet egter versekering gee dat die kalibrasiegas nie verontreinig word nie en koste verwant aan die verversing van die cilinder minimeer.

Eenwyse manifold met houers is 'n ideaal oplossing vir sovele toepassings. Dit verskaf 'n veilige en doeltreffende verbinding en vervanging van cilinders, sonder om te worstel met die reguleerder. Wanneer die gas 'n korrosiewe komponent soos HCl of NO bevat, moet 'n reinigingsassemblaage in die manifold gemonteer word om die reguleerder met 'n inerte gas (gewoonlik stikstof) te reinig en korrosie te voorkom. 'n Enkel-stasie manifold kan ook uitgerus word met 'n tweede staart. Hierdie rangskikking laat toegang tot bykomende cilinders toe en hou reservatieskakeling. Skakeling word handmatig voltooi deur gebruik te maak van die silinder afsnyvalf. Hierdie konfigurasie is gewoonlik geskik vir kalibreringgas omdat die presiese mengsel van die bestanddele gewoonlik varieer tussen silinders.

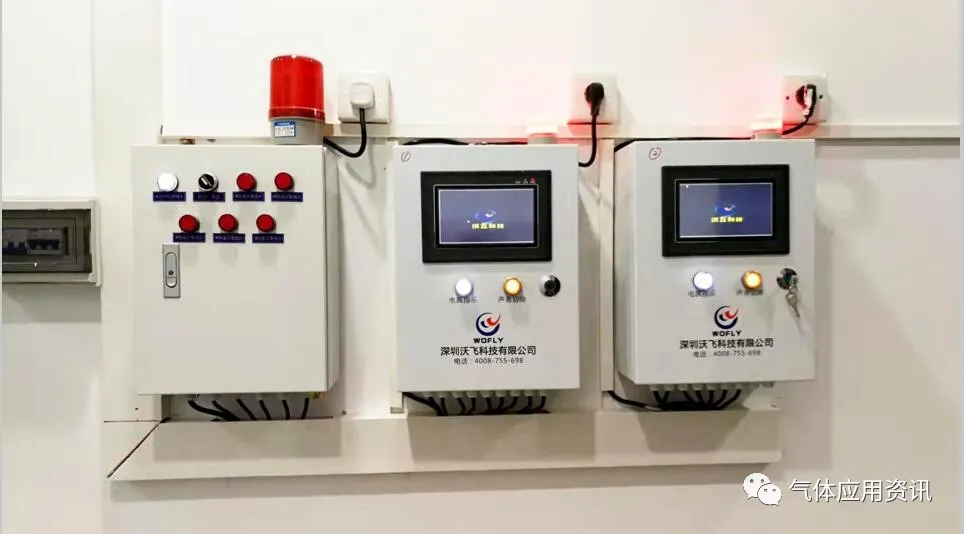

Half-automatiese skakelingstelsel - Veel toepassings moet voortdurend gebruik word en/of is groter as die hoeveelheid gas wat deur 'n enkeltas manifold werklik verbruik word. Enige onderbreek van die gasvoorsiening kan lei tot eksperimentele mislukking of vernietiging, produktiwiteitsverlies of selfs volledige bedryfstydsonderbreke van die fasiliteit. Die half-automatiese skakelingstelsel kan oorskakel na die hoofgastas of resergascilinder sonder om te onderbreek, wat die koste van hoë bedryfstydsonderbreke minimaliseer. Sodra die gastas of cilinderreeks uitgeput is, skakel die stelsel outomaties na die resergascilinder of cilinderreeks om 'n voortdurende gasvloei te verkry. Die gebruiker vervang dan die gastas met 'n nuwe cilinder terwyl die gas steeds vanaf die reservering vloei. 'n Tweerigtingvalf is gebruik om die hoofkant of reserkant aan te dui wanneer die cilinder vervang word.
