مبدأ عمل صمام الإبرة

يعد صمام الإبرة جزءًا مهمًا من نظام خط أنابيب قياس الأجهزة، وهو صمام يمكنه ضبط السائل وقطعه بدقة. قلب الصمام عبارة عن مخروط حاد جدًا، يستخدم بشكل عام للتدفق الصغير أو الغاز أو السائل عالي الضغط. هيكله مشابه للصمام الكروي، وتتمثل وظيفته في فتح أو قطع الصمام للوصول إلى خط الأنابيب.

1. جزء الفتح والإغلاق لصمام الإبرة عبارة عن مخروط حاد، يدور عكس اتجاه عقارب الساعة عند الفتح وفي اتجاه عقارب الساعة عند الإغلاق.

2. الهيكل الداخلي مشابه للصمام الحابس، وكلاهما ذو مدخل منخفض ومخرج عالي. يتم تشغيل ساق الصمام بواسطة العجلة اليدوية.

مبدأ هيكل صمام الإبرة

1. يجب اختيار صمام الإبرة مع غطاء الصمام لنظام خطوط الأنابيب وجهاز الوسط ذي درجة الحرارة المنخفضة.

2. في نظام خط الأنابيب لوحدة التكسير الحفزي لوحدة تكرير النفط، يمكن اختيار صمام إبرة قضيب الرفع.

3. يجب أن تكون الصمامات الإبرة مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي مع PTFE كحلقة إغلاق لمقعد الصمام في الأجهزة وأنظمة خطوط الأنابيب ذات الوسائط المسببة للتآكل مثل الأحماض والقلويات في النظام الكيميائي.

4. يمكن اختيار صمامات إبرة الختم المعدنية إلى المعدنية لأنظمة خطوط الأنابيب أو أجهزة الوسائط ذات درجة الحرارة العالية في الأنظمة المعدنية وأنظمة الطاقة ومصانع البتروكيماويات وأنظمة التدفئة الحضرية.

5. عندما يكون تنظيم التدفق مطلوبًا، يمكن اختيار صمام إبرة مدفوع بترس دودي أو هوائي أو كهربائي بفتحة على شكل V.

6. يجب استخدام صمام الإبرة ذو التجويف الكامل وهيكل اللحام الكامل لخط الأنابيب الرئيسي لنقل النفط والغاز الطبيعي، وخط الأنابيب المراد تنظيفه ودفن خط الأنابيب تحت الأرض؛ بالنسبة لتلك المدفونة على الأرض، يجب اختيار الصمام الكروي مع وصلة لحام كاملة التجويف أو وصلة شفة.

7. يجب اختيار صمام الإبرة المتصل بالشفة لخط أنابيب النقل ومعدات تخزين زيت المنتج.

8. في خطوط أنابيب الغاز الحضري والغاز الطبيعي، يتم اختيار صمامات إبرة ذات وصلة شفة ووصلة خيط داخلي.

9. في نظام خط أنابيب الأكسجين للنظام المعدني، يجب اختيار صمام الإبرة مع معالجة صارمة لإزالة الشحوم واتصال الحافة.

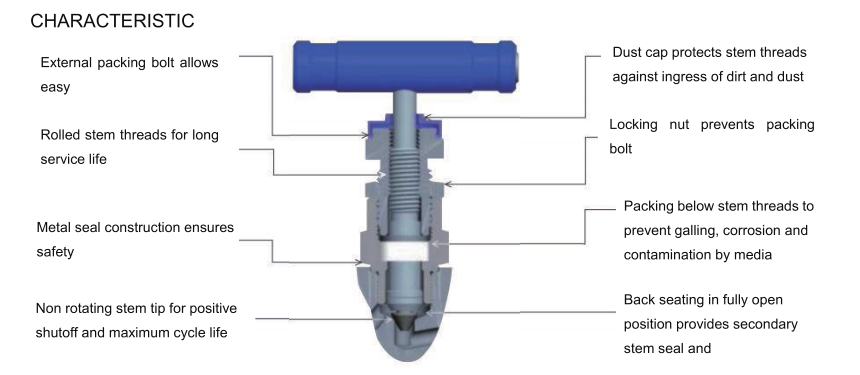

10. يتكون صمام الإبرة من جسم الصمام، ومخروط الإبرة، والتعبئة، والعجلة اليدوية.
